puertos de comunicación

SERGIO LEONARDO MORA PARRA

2027271


INTRODUCCIÓN

Puertos de comunicacion
Hoy en día las computadoras han avanzado bastante desde que se invento la primera, y con ellas han avanzado los dispositivos de almacenamiento. Debido al avance tecnológico se crearon puertos que sirven para recibir y enviar datos de la computadora a periféricos que estén conectados a ella, estos se llaman puertos de comunicación y actualmente se conoce una gran gama de ellos.

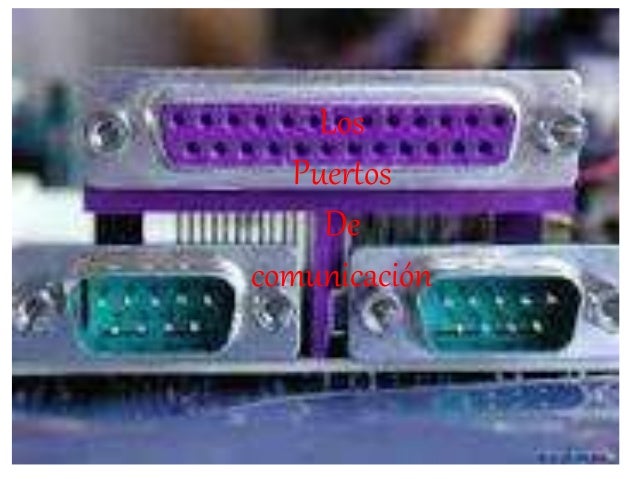

 Puertos de Comunicación

puertos de comunicación son aquellos donde se conectan los dispositivos externos al ordenador (también llamados periféricos) y por donde se recibe y/o envía información al ordenador desde el exterior. Comunicación del ordenador con el exterior, Un puerto del ordenador es un punto de conexión con el que un dispositivo externo puede conectarse a la computadora.

 tipos de puertos de una computadora
1. PS / 2

IBM ha desarrollado el conector PS / 2 para conectar el mouse y el teclado. Se introdujo con la serie de computadores Personal Systems / 2 de IBM y de ahí el nombre de conector PS / 2. Los conectores PS / 2 están codificados en color púrpura para el teclado y verde para el mouse.
2. Puerto serial
A pesar de que la comunicación en PS / 2 y USB es en serie, técnicamente, el término Puerto serie se usa para referir la interfaz que cumple con el estándar RS-232. Hay dos tipos de puertos serie que se encuentran comúnmente en un computador: DB-25 y DE-9.

DB-25
DB-25 es una variante del conector D-sub y es el puerto original para la comunicación serie RS-232. Fueron desarrollados como el puerto principal para conexiones en serie utilizando el protocolo RS-232, pero la mayoría de las aplicaciones no requerían todos los pines.

DE-9 o RS-232 o puerto COM

DE-9 es el puerto principal para la comunicación serie RS-232. Es un conector D-sub con E shell y con frecuencia se denomina DB-9. Un puerto DE-9 también se llama como un puerto COM y permite la comunicación serial dúplex completa entre el computador y su periférico.

3. Puerto Paralelo o Centronics 36 Pin Puerto
El puerto paralelo es una interfaz entre el computador y los dispositivos periféricos, como impresoras con comunicación paralela. El puerto Centronics es un puerto de 36 pines que se desarrolló como una interfaz para impresoras y escáneres y, por lo tanto, un puerto paralelo también se denomina puerto Centronics.



4. Puertos de audio
Los puertos de audio se utilizan para conectar altavoces u otros dispositivos de salida de audio con el computador. Las señales de audio pueden ser analógicas o digitales y, dependiendo de eso, el puerto y su conector correspondiente difieren.

5. Conectores de sonido envolvente o conector TRS de 3,5 mm
Es el puerto de audio más común que se puede usar para conectar auriculares estéreo o canales de sonido envolvente. En la mayoría de los computadores se incluye un sistema de 6 conectores para salida de audio, así como una conexión de micrófono.

Conectores de sonido envolvente o conector TRS de 3,5 mm
Es el puerto de audio más común que se puede usar para conectar auriculares estéreo o canales de sonido envolvente. En la mayoría de los computadores se incluye un sistema de 6 conectores para salida de audio, así como una conexión de micrófono.

5. S / PDIF / TOSLINK
El formato de interfaz digital de Sony / Phillips (S / PDIF) es una interconexión de audio que se utiliza en los medios domésticos. Admite audio digital y se puede transmitir mediante un cable de audio RCA coaxial o un conector TOSLINK de fibra óptica.
6. Puertos de video
Puerto VGA
El puerto VGA se encuentra en muchos computadores, proyectores, tarjetas de video y televisores de alta definición. Es un conector D-sub que consta de 15 pines en 3 filas. El conector se llama como DE-15.

7. Interfaz de video digital (DVI)
DVI es una interfaz digital de alta velocidad entre un controlador de pantalla como un computador y un dispositivo de pantalla como un monitor. Fue desarrollado con el objetivo de transmitir señales de video digital sin pérdida y reemplazar la tecnología analógica VGA.

Mini-DVI
El puerto Mini-DVI es desarrollado por Apple como una alternativa al puerto Mini-VGA y es físicamente similar a uno. Es más pequeño que un puerto DVI normal.Es un puerto de 32 pines y es capaz de transmitir señales DVI, compuesto, S-Video y VGA con sus respectivos adaptadores. La siguiente imagen muestra un puerto Mini-DVI y su cable compatible.

Micro-DVI
El puerto micro-DVI, como su nombre indica, es físicamente más pequeño que el Mini-DVI y es capaz de transmitir solo señales digitales.
Es un puerto de 32 pines y es capaz de transmitir señales DVI, compuesto, S-Video y VGA con sus respectivos adaptadores. La siguiente imagen muestra un puerto Mini-DVI y su cable compatible.

Micro-DVI
El puerto micro-DVI, como su nombre indica, es físicamente más pequeño que el Mini-DVI y es capaz de transmitir solo señales digitales.
Este puerto se puede conectar a dispositivos externos con interfaces DVI y VGA y se requieren los adaptadores correspondientes. En la siguiente imagen, se puede ver un puerto Micro-DVI junto a los puertos para auriculares y USB..

Micro-DVI
El puerto micro-DVI, como su nombre indica, es físicamente más pequeño que el Mini-DVI y es capaz de transmitir solo señales digitales.
Este puerto se puede conectar a dispositivos externos con interfaces DVI y VGA y se requieren los adaptadores correspondientes. En la siguiente imagen, se puede ver un puerto Micro-DVI junto a los puertos para auriculares y USB.

9. Conector RCA
El conector RCA puede transportar señales de video compuesto y audio estéreo a través de tres cables. El video compuesto transmite señales de video analógico y el conector es como conector RCA de color amarillo.

10. Video componente
El video componente es una interfaz donde las señales de video se dividen en más de dos canales y la calidad de la señal de video es mejor que la de video compuesto.
Al igual que el video compuesto, el video componente solo transmite señales de video y se deben usar dos conectores separados para el audio estéreo. El puerto de video componente puede transmitir señales de video tanto analógicas como digitales.
